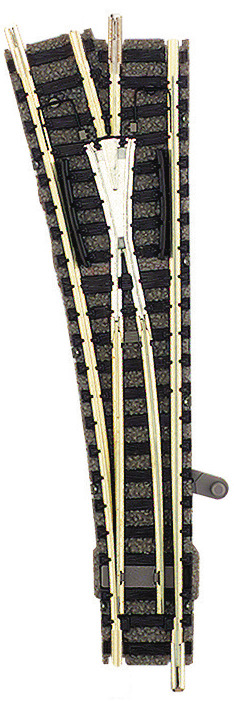

Weiche links für Handbetrieb, mit stromleitendem Herzstück.

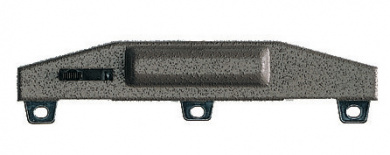

Länge 111 mm (Standardlänge), Abzweigwinkel 15°, Abzweigradius 430 mm. Nachrüstbar mit Elektroantrieb
Schienenprofilhöhe: 2,1 mm
Gleis 9136 dient als Gegenbogen und führt zum Parallelgleisabstand von 33,6 mm.
Das stromleitende Herzstück.
Bei diversen Weichen wird durch das stromleitende Herzstück die Fahrspannungsversorgung auch im Herzstückbereich der Weiche optimiert. Weichen mit stromleitendem Herzstück müssen immer in die Fahrtrichtung gestellt werden, aus der der Zug (Lok) kommt, sonst entsteht ein Kurzschluss. Die erforderliche Umschaltung der Polarität des Herzstückes erfolgt automatisch bei Umstellung der Weiche.
- Spurweite
- N
- Steuerung
- analog
- Typ
- Weiche
