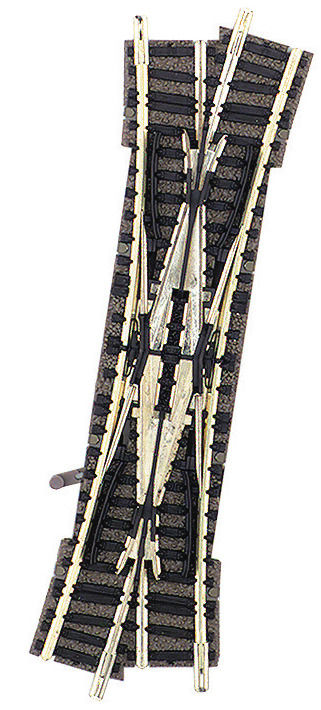

Doppelkreuzungsweiche für Handbetrieb, rechtskreuzend.
Länge 111 mm (Standardlänge), Kreuzungswinkel 15°.
Schienenprofilhöhe: 2,1 mm
Die Weiche kann nachträglich mit einem Elektroantrieb ausgerüstet werden. Gleis 9136 dient als Gegenbogen und führt zum Parallelgleisabstand von 33,6 mm.
Im Lieferzustand führen alle Gleisabgänge Strom aus einem Stromkreis. Nach Entfernen der Drahtbrücken sind die sich kreuzenden Gleise sicher voneinander getrennt.
Bei „Kreuzungsfahrt“ kann somit ein anderer Stromkreis einfach überfahren werden. Bei „Bogenfahrt“ erfolgt die Stromkreistrennung in der Mitte der Weiche.
- Spurweite
- N
- Steuerung
- analog
- Typ
- Weiche
